[인프라와 웹의 위협기술]6. 포트 포워딩을 이용한 피버팅 환경 구성

학습 목표

• 원격 네트워크의 다른 시스템 접근을 위한 포트 포워딩 환경 구성 능력 습득

주요 내용

• 메타스플로잇 프레임워크의 미터프리터 쉘을 이용한 피버팅 환경 구성
• 공격자의 웹 브라우저, SSH 클라이언트 프로그램을 이용한 표적 네트워크 내 서버 접근

실습 내용

1. 미터프리터 쉘의 명령어를 이용한 공격자 및 거점시스템간 패킷 릴레이 환경 설정
2. 공격자 시스템의 웹 브라이저를 이용한 표적 네트워크 내 웹 서버 접근
3. 거점 시스템에서 패킷을 분석하여 포워딩이 제대로 이루어지지고 있음을 확인
4. 공격자 시스템의 SSH 클라이언트 프로그램을 이용한 표적 네트워크 내 SSH 서버 접근
5. 거점 시스템에서 패킷을 분석하여 포워딩이 제대로 이루어지고 있음을 확인

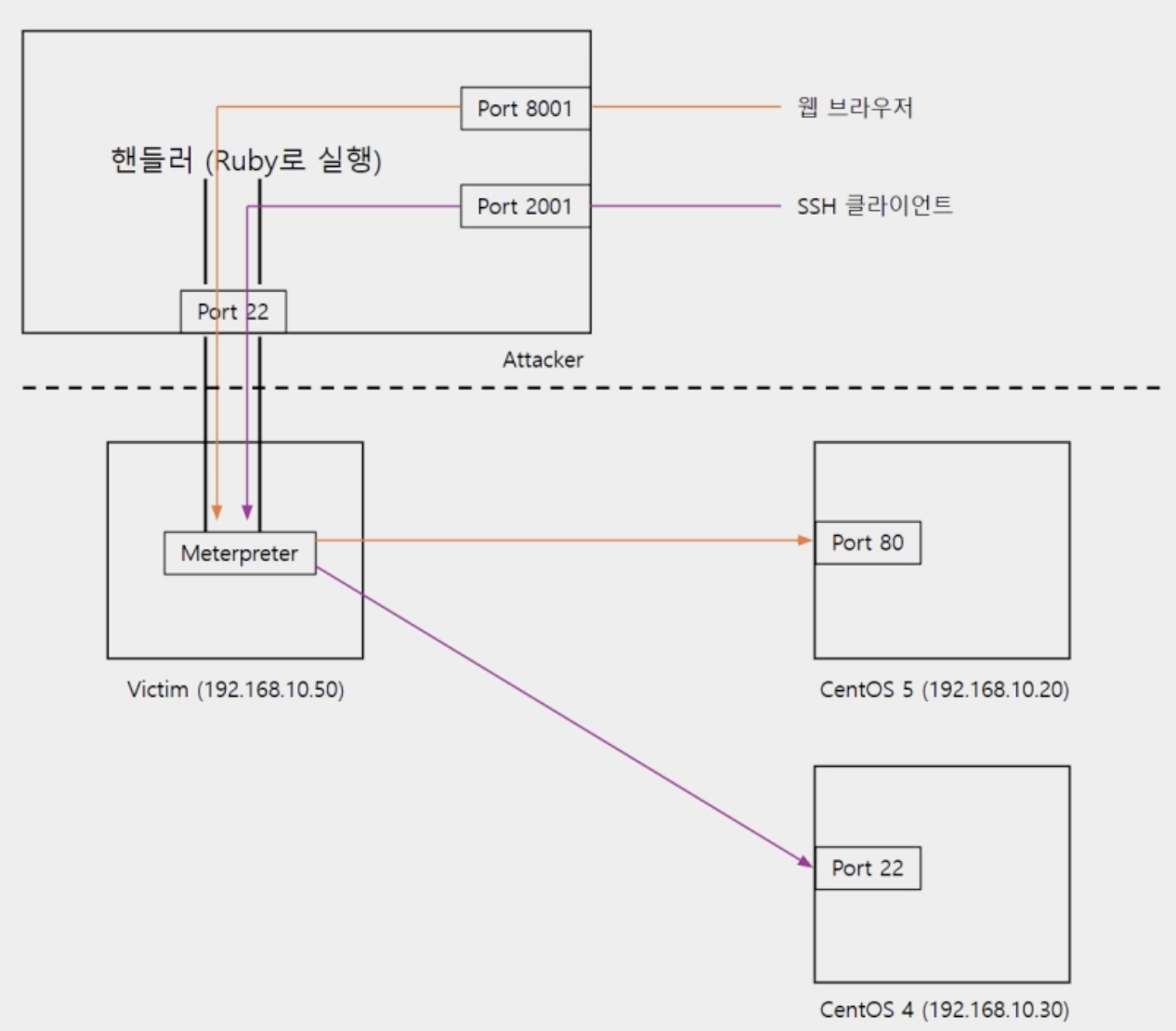

실습을 통해 구현될 포트 포워딩 환경 요약

• 공격자시스템(Attacker)은 미터프리터의 포트 포워딩 기능을 이용하여 표적 네트워크에 있는 각 시스템에 다음과 같이 접근이 가능하도록 조치합니다.
• 패킷에 대한 릴레이는 원격 통제중인 거점시스템(Victim)이 수행합니다.

공격자 수신 포트	프록시(릴레이) 시스템	표적 시스템 IP	표적시스템 포트
8001	192.168.10.50	192.168.10.20	80
2001	192.168.10.50	192.168.10.30	22

메타스플로잇의 TCP 기반 포트 스캐닝 모듈 로딩

• 현재 원격 동제 가능한(세션 연결이 되어있는) 거점 시스템의 목록을 확인합니다.
• 메타스플로잇에서 제공하는 TCP기반 포트 스캐닝 모듈을 로딩합니다.

STEP1. 미터프리터 쉘을 이용한 포트 포워딩 설정

실습용 가상머신:Attacker_Kali

• 현재 통제중인 원격시스템(Victim)을 통해 포트 포워딩을 수행할 대상 아이피 주소 및 포트 정보를 설정합니다.
• 포트 포워딩을 설정할 대 포워딩할 페킷을 수신할 포트도 지정해야 합니다.(예에서는 -l 옵션 사용)

실습용 가상머신 Attacker_Kali

msf exploit(handler) > session -l
//현재 세션 연결이 되어 있는 공격대상 시스템들을 나열함

msf exploit(handler) > session -i 1
//1번 세션과 연결된 원격단말(Victim)의 미터프리터 쉘과 대화모드로 진입

meterpreter > protfwd add -1 8001 -r 192.168.10.20 -p 80
//공격자 시스템의 8001 포트로 연결시 192.168.10.20 시스템의 80번 포트로 포워딩

meterpreter> portewd list
//앞서 추가된 포트 포워딩 목록 확인



msfconsole -r meterpreter_reverse_https_handler.rc(PnC 서버 구동)

STEP2. 분석을 위한 패킷 모니터링 도구 실행

실습용 가상머신:Victim_Window10

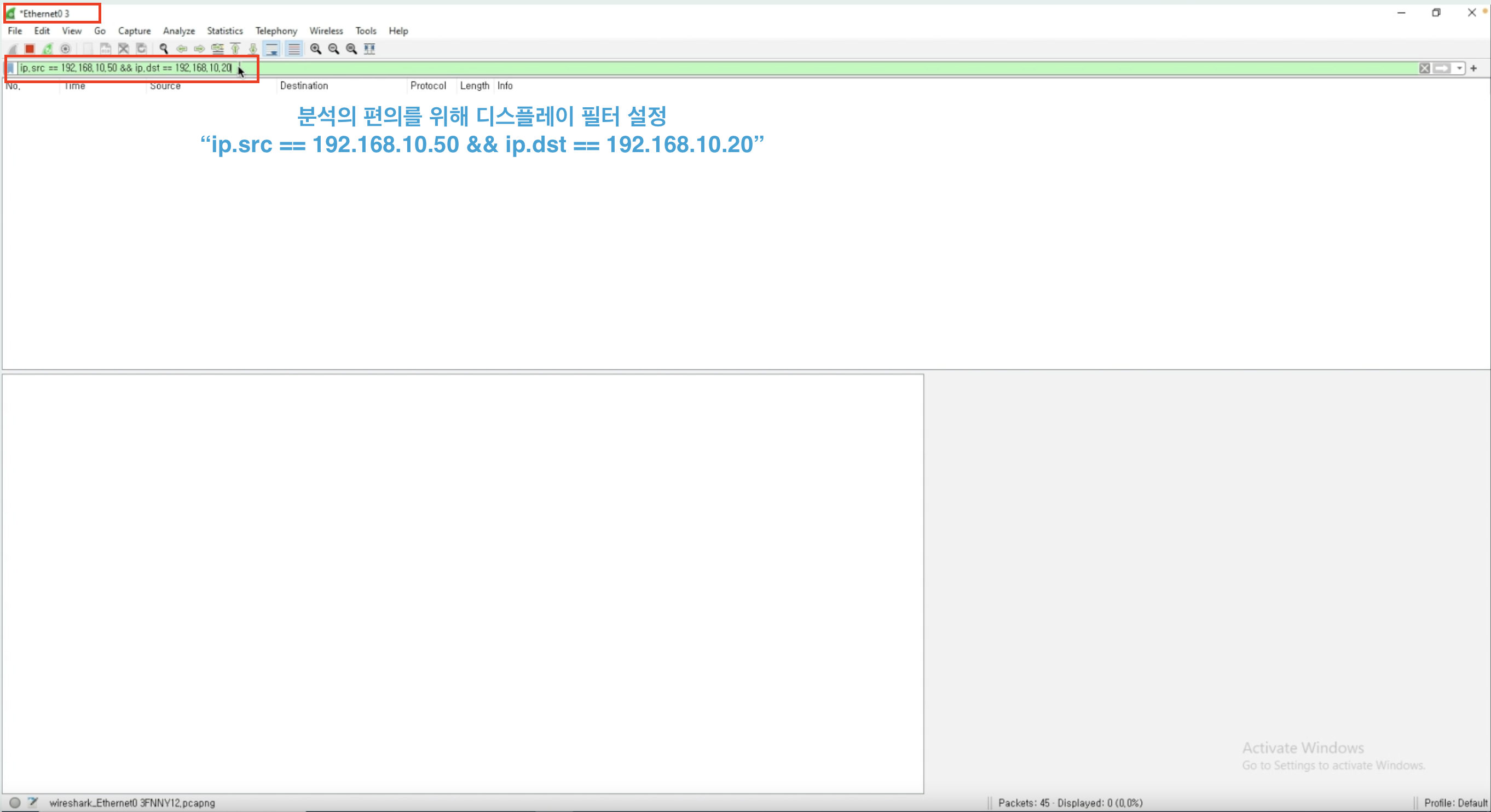

• 포트 포워딩이 제대로 실행되었는지 여부를 확인하기 위해 표적시스템(Victim) 내에서 패킷 모니터링 프로그램(Wireshark)를 실행합니다. (본 실습 환경에서는 "Ethernet0 3" 인터페이스 모니터링)
• 거점시스템에서 패킷 분석을 수행하는 이유는 피버팅 환경이 조성되지 않으면 거점시스템통해 접속 패킷이 발생되지 않는다는 것을 확인하기 위해서입니다.

STEP3. 공격자 시스템에서 포워딩 채널을 이용하여 원격 접속

실습용 가상머신:Attacker_Kali

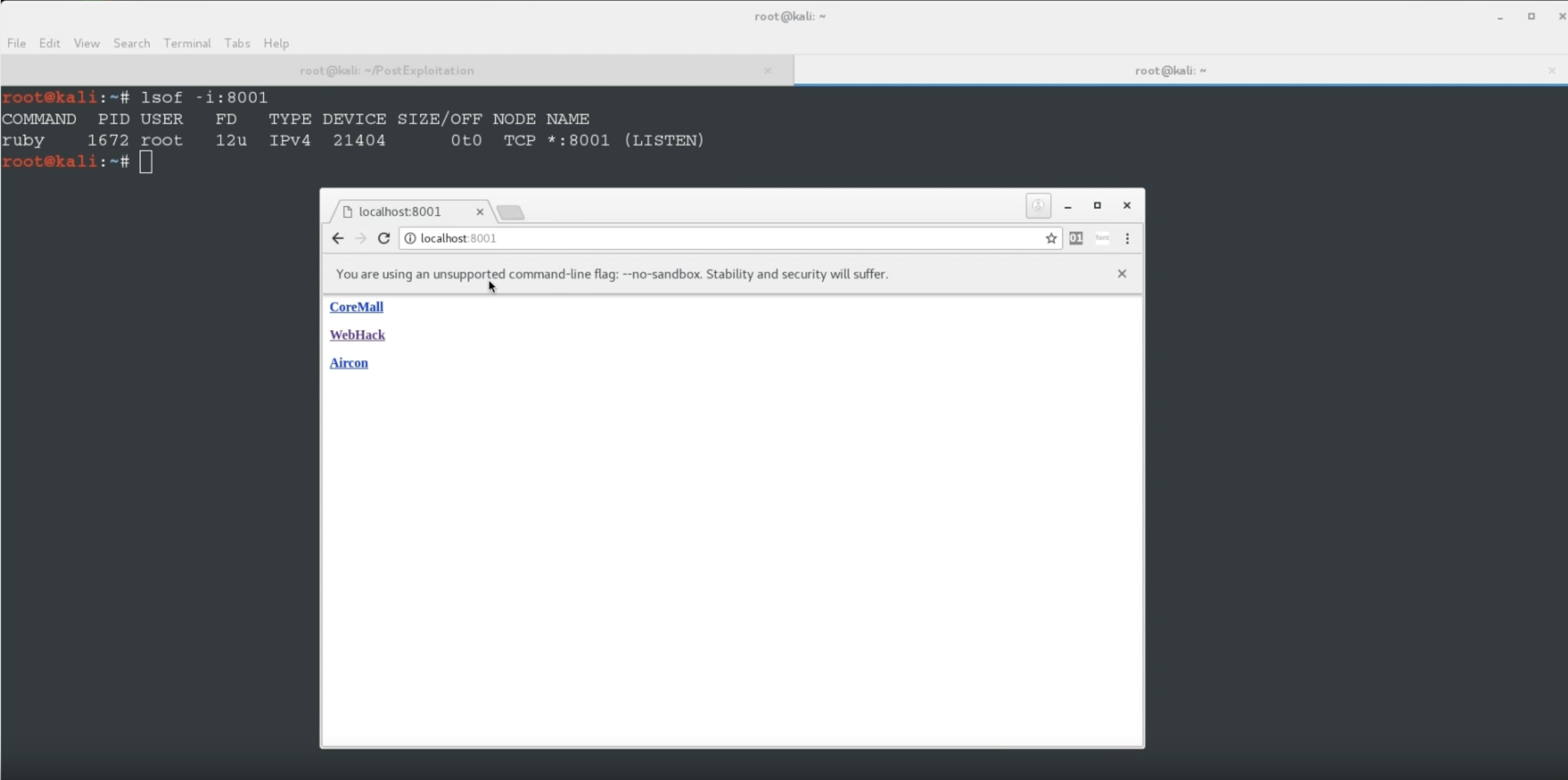

• 공격자 시스템에서 브라우저를 실행한 후 수신 대기 중인 포트(본 실습에서는 8001번 포트)로 접속을 시도해봅니다.
• 브라우저로 접속하기 전에 연결에 사용할 포트가 제대로 수신대기 상태인지 여부를 확인합니다.(본 실습 예제에서는 "lsof" 명령을 사용하여 확인)

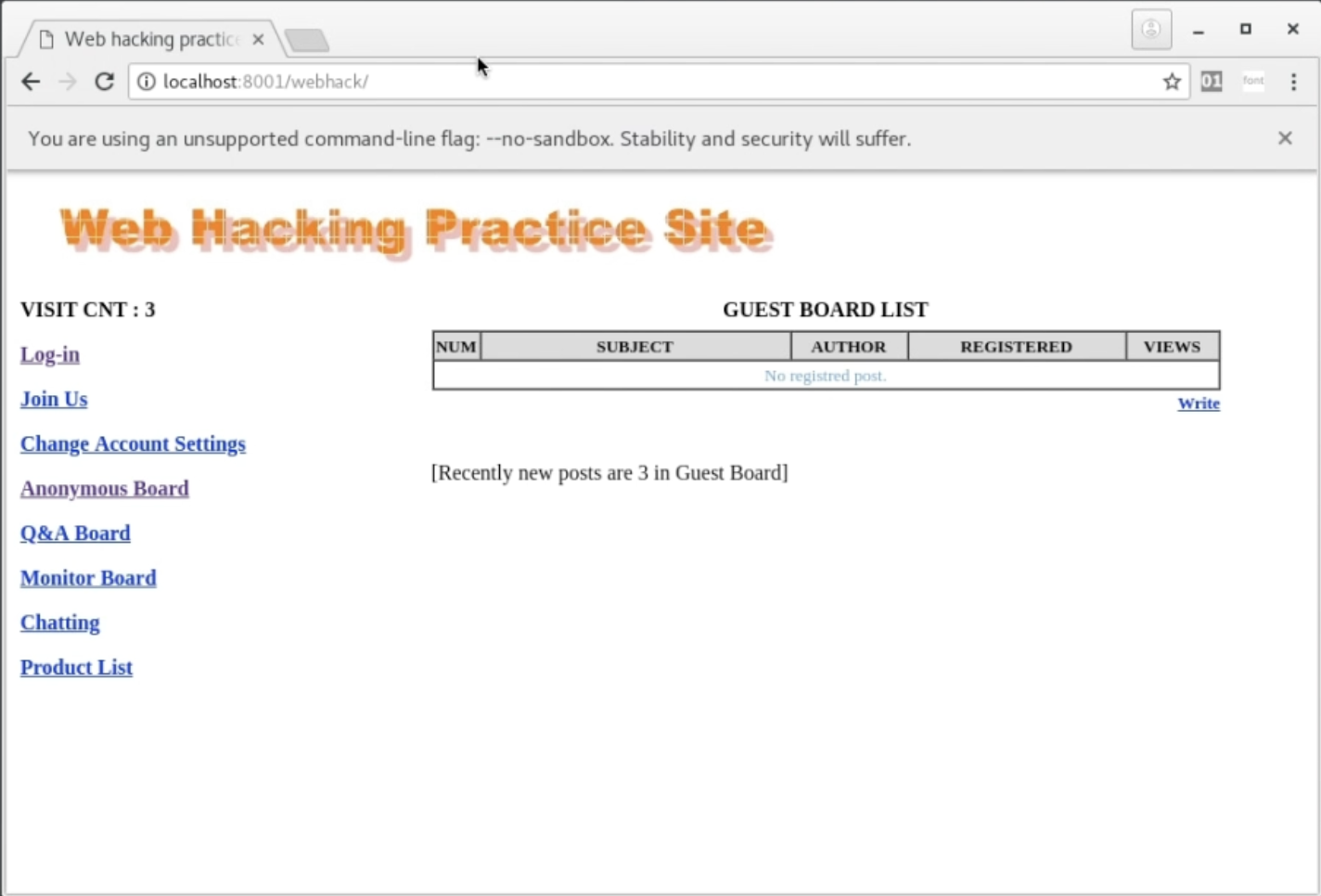

• 접속은 http://localhost:8001 주소로 시도합니다. 표적 네트워크에 존재하는 원격 서버(192.168.10.20)에 접속이 잘 되는 것을 볼 수 있습니다.

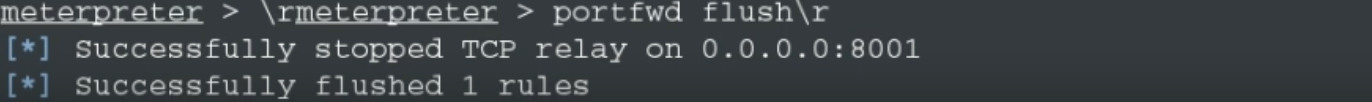

• 접속이 원활히 수행되는 것을 확인하였다면 이후 실습의 안정성을 위해 포트 포워딩 설정을 초기화합니다.(본 실습 예제에서는 미터프리터 쉘의 "portwd flush" 명령어 사용)

포트 수신대기 상태

⬇

접속

⬇

초기화

STEP4. 거점 시스템에서 수집된 패킷 분석

실습용 가상머신:Victim_Window10

• 거점 시스템(Victim)에서 수집된 패킷을 분석해 보면 HTTP패킷이 거점 시스템(192.168.10.50)을 통해서 동일네트워크에 있는 웹 서버(192.168.10.20)에 세션 연결이 발생했음을 알 수 있습니다.

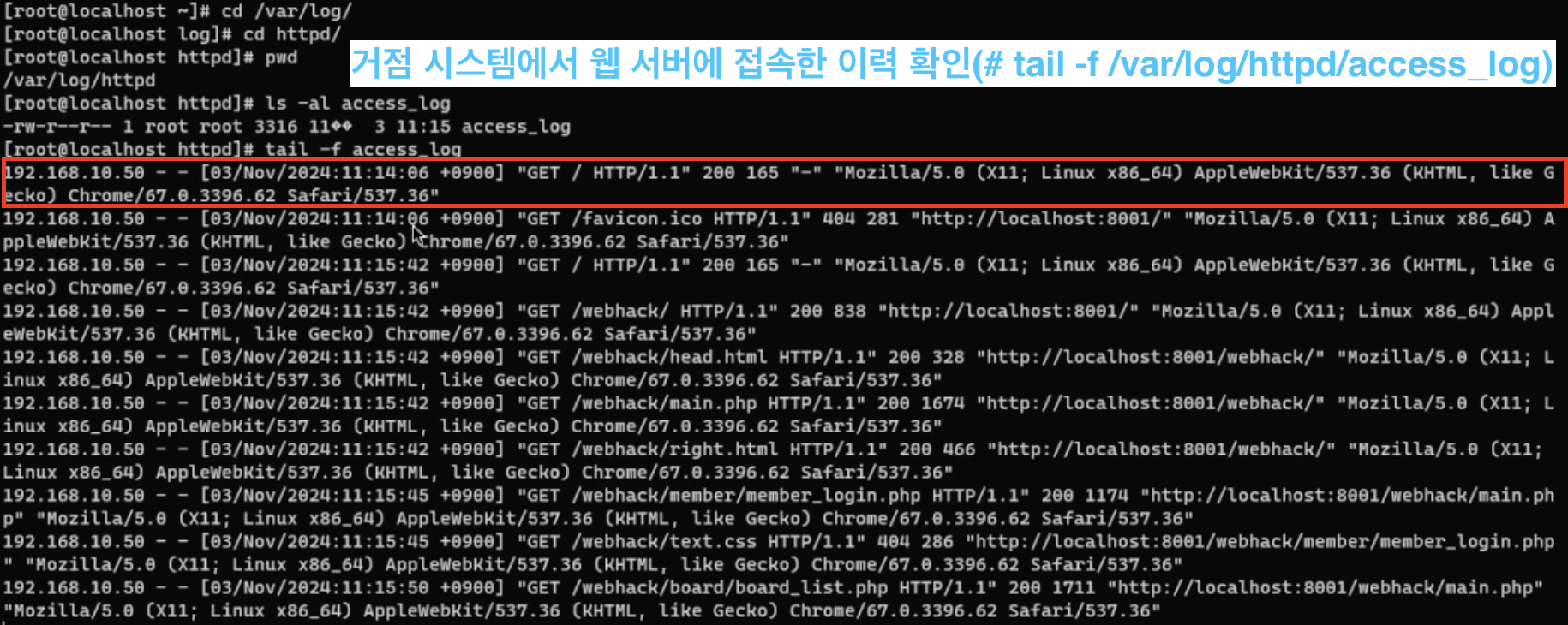

• 물론 해당 웹 서버에서도 웹 로그를 살펴보면 거점시스템이 접속한 것으로 확인될 것입니다.



STEP5.미터프리터 쉘을 이용한 포트 포워딩 설정

실습용 가상머신:Attacker_Kali

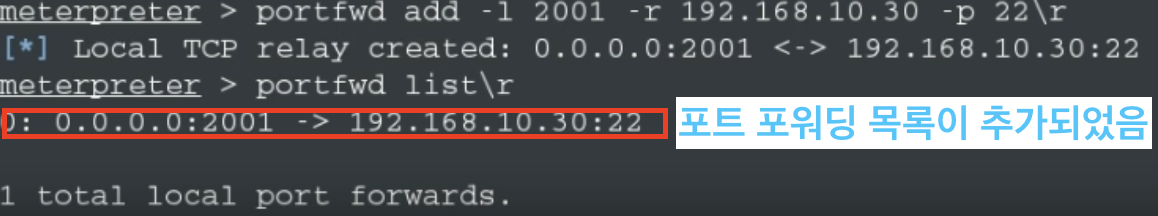

• 현재 통제중인 원격시스템(Victim)을 통해 포트 포워딩을 수행할 대상 아이피 주소 및 포트 정보를 설정합니다.
• 포트 포워딩을 설정할 대 포워딩할 패킷을 수신할 포트도 지정해야 합니다.(예에서는 -l 옵션 사용)
• 이번에는 SSH연결을 위한 포트 포워딩을 합니다.

STEP6.공격자 시스템에서 포워딩 채널을 이용하여 원격 접속

실습용 가상머신:Attacker_Kali

• 공격자 시스테멩서 SSH 클라이언트 프로그램을 이용하여 대기중인 포트(본 실습에서는 2001번 포트)로 접속을 시도해 봅니다.
• 브라우저로 접속을 하기 전에 연결에 사용할 포트가 제대로 수신대기 상태인지 여부를 확인합니다.(본 실습 예제에서는 "lsof" 명령어를 사용하여 확인)
• 표적 네트워크에 존재하는 원격 서버(192.168.10.30)에 접속이 잘 되는 것을 볼 수 있습니다.
• 접속이 원활히 수행되는 것을 확인하였다면 이후 실습의 안정성을 위해 포트 포워딩 설정을 초기화합니다. (본 실습 예제에서는 미터프리터 쉘의 "portwd flush" 명령어 사용)

⬇

포트포워딩 해체

STEP7.거점 시스템에서 수집된 패킷 분석

실습용 가상머신:Victim_Window10

• 거점 시스템(Victim)에서 수집된 패킷을 분석해 보면 SSH 패킷이 거점 시스템(192.168.10.50)을 통해서 동일 네트워크에 있는 SSH 서버(192.168.10.30)에 세션 연결이 발생했음을 알 수 있습니다.

강의 요약

• 포스트 익스플로잇 단계에서 표적 네트워크에 존재하는 시스템에 접근하기 위해서는 피버팅(Pivoting) 환경이 조성되어 있어야 합니다.
• 피버팅(Pivoting) 환경 조성을 위해 대표적으로 수행하는 일 중 하나가 포트 포워딩을 통한 패킷 릴레이며, 말 그대로 포트로 수신되는 메시지(응영계층의 헤더와 페이로드)를 원격 네트워크의 호스트 및 포트로 포워딩하는 기술입니다.
• 거점 시스템을 프록시(Proxy)로 활용하여 패킷을 릴레이하는 방식은 포트 포워딩 외에도 "SOCKS 프록시" 등을 활용할 수 있습니다. SOCKS 프록시는 IP 및 포트 수준의 릴레이를 할 수 있기 때문에 설정만 잘 된다면 원격 네트워크에 VPN연결을 수행한 것과 같이 자유롭게 시스템을 접근할 수 있습니다.

출처: KISA 정보보호제품군 실습 훈련 기초2
